一、引言：为什么你要学会NP0电容的“火眼金睛”？

在射频通信基站、LLC谐振电源、晶振电路和汽车电子控制单元中，有一颗不起眼但决定性能下限的关键元件——NP0电容。很多工程师把它和普通X7R、Y5V电容混用，结果电路温漂超标、信号失真、谐振频率偏移，排查了半天才发现是电容材质选错了。

如何在成千上万颗贴片电容中一眼找出NP0电容？拿到一颗电容后，又该如何快速判断好坏？本指南基于NP0电容在射频通信、工业电源两大场景的实际应用，从基础认知到专业检测，提供一套可直接上手的实操方法。无论你是通信设备维修人员、电源质检工程师，还是刚入门的电子爱好者，都能在这里找到适合你的检测方案。

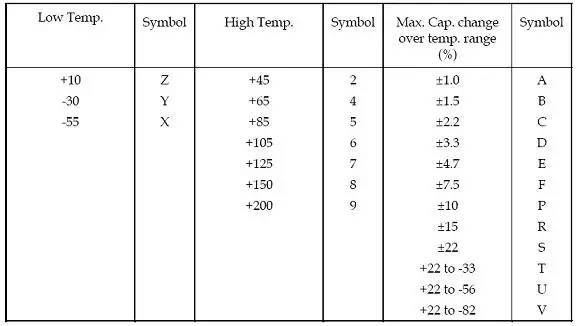

核心提示：NP0即“Negative-Positive Zero”，表示其温度系数趋近于零。在-55℃~+125℃范围内，NP0电容的容值变化仅±30ppm/℃，远超X7R（±15%）和Y5V（+22%/-82%）的稳定性。-51

二、前置准备

2.1 射频与电源行业NP0电容检测核心工具介绍

基础工具包（新手入门必备，适配通信维修/电源调试场景）：

• 数字万用表：需带有电容档位，测量范围覆盖pF级别。推荐选择具有“相对值清零”功能的型号，可在测量小电容时扣除表笔分布电容（通常在几十pF）。万用表测量前确认电池电压充足（建议≥9V） ，测量时等待表头稳定（通常3-5秒）。-30

• 防静电镊子：NP0电容多为MLCC结构，对ESD敏感，手工操作时必须使用防静电工具。

• 放大镜/体视显微镜：用于查看NP0电容表面的标识码（如“C0G”“NP0”字样或色点），0402及以下尺寸的微小电容肉眼难以辨认。

专业工具包（适配批量检测/高精度验证场景）：

• LCR数字电桥：行业检测黄金标准，可同时测量电容值（C）、损耗角正切（D/DF）、等效串联电阻（ESR）。推荐Keysight E4980A、HIOKI IM3536等型号，测量频率覆盖1kHz~1MHz。-48

• 精密电容测试仪：专用于小电容测量的设备，pF级分辨率，适合射频电路中对NP0电容（常见0.2pF~100pF）的精确测试。

• 四端子开尔文测试夹具：消除引线电阻对测量结果的影响，对贴片NP0电容检测必不可少。-30

• 恒温试验箱：用于验证NP0电容的温度系数是否符合±30ppm/℃标准，适配工厂质检场景。-47

2.2 NP0电容行业检测安全注意事项（重中之重）

核心原则：NP0电容失效多为短路模式，带电检测风险极高！

1. 彻底放电：无论电容是否带电，检测前必须进行放电处理。即使是小容值NP0电容（几十pF），也可能残留静电，损坏LCR表输入电路。可用短路线或放电电阻（100Ω/1W）短接两极3~5秒。-

2. 断电操作：在PCB上检测NP0电容时，必须断开电路板电源。NP0电容击穿后往往呈短路状态-19，若带电检测可能引发二次故障甚至电弧灼伤。

3. 防静电规范：MLCC陶瓷电容对静电敏感，操作时需佩戴防静电手环或使用防静电工作台。手工焊接使用防静电烙铁。-41

4. 机械应力防护：MLCC电容硬而脆，抗弯曲能力差-42。在拆卸或安装NP0电容时，避免对PCB施加过度弯曲力，否则可能造成内部45°裂纹，导致漏电或短路失效。

5. 测试环境控制：专业检测时，环境温度应保持在23±2℃，湿度40%~60%RH，避免电磁干扰影响小电容测量精度。-30

2.3 NP0电容基础认知（适配射频/电源精准检测）

NP0（也称为C0G）是EIA标准定义的I类陶瓷介质电容器，其核心特点是温度稳定性极佳：

• 温度系数：0±30ppm/℃（-55℃~+125℃），容值几乎不随温度变化。-51

• 电压特性：电容值随直流/交流电压变化小于±0.05%，几乎无直流偏压效应，这是X7R电容完全不具备的优势。-1

• 损耗特性：Q值通常超过1000，等效串联电阻（ESR）极低，高频损耗极小。-

• 容值范围：由于介电常数较低（通常不超过200），NP0电容容值一般较小，常见范围0.2pF~100nF，极少超过10nF。-7

行业专属应用提示：

• 射频通信场景（基站、Wi-Fi模块、GPS）：NP0电容用于滤波器网络、匹配网络、VCO振荡电路、耦合/隔直电路。-9

• 工业电源场景（LLC谐振电源、车载OBC、光伏逆变器）：NP0电容用于谐振腔、缓冲电路、高压耦合电路，工作温度可达150℃。-20-24

• 晶振电路：NP0电容作为负载电容，容值稳定性直接影响晶振频率精度。-7

三、核心检测方法

3.1 NP0电容外观标识识别法（通信/电源场景快速初筛）

无需任何仪表，通过电容表面的标识即可初步判断材质是否为NP0。

操作流程：

第一步：观察电容封装类型。NP0电容通常为MLCC贴片封装（常见尺寸01005~2220），也有径向引线封装的高压NP0型号。

第二步：查找表面标识。

• 直接标识：部分0603及以上尺寸的NP0电容表面印有“C0G”或“NP0”字样。

• 色点标识：许多厂家采用色点代码区分材质，NP0电容常见黑色或棕色色点。不同厂家色点标准略有差异，需对照规格书确认。

• 无标识处理：0402及以下尺寸的微小电容通常无任何标识，需通过电性能测试区分材质。

第三步：结合应用场景推断。若电容位于晶振电路、射频匹配网络、LLC谐振电路中，且容值较小（通常≤100nF），则极有可能是NP0材质。

射频/电源行业特别注意：

• 通信射频前端中的NP0电容多为小尺寸（0201~0402）且容值极小（0.5pF~100pF），无表面标识，需借助电容表确认。

• 工业高压电源中的NP0电容尺寸较大（1206~2220），表面可能标注“NP0”字样和电压等级（如630V、1000V）。-24

3.2 万用表检测NP0电容方法（新手重点掌握）

适用场景：通信设备维修、电源板初步排查，快速判断NP0电容是否开路或严重失效。

⚠️ 万用表测量NP0电容的局限性说明：普通万用表通过充放电原理估算电容值，误差可达标称值的10%~20%，仅适用于快速筛查，不能用于精密测量。-34

操作流程：

第一步：断开电路板电源，将待测NP0电容从PCB上拆卸下来（或在板上检测时确保周边电路无并联路径）。在板上测量时，若电容与其他元件并联，读数会显著偏大，无法判断真实容量。

第二步：将万用表调至电容档（标有“F”或“Ω”符号）。根据电容标称容值选择合适的量程：pF级电容选最小量程（通常200pF），nF级电容选对应档位。

第三步：短接电容两端进行放电。即使万用表输入阻抗很高，残余电荷也可能影响读数准确性。

第四步：用表笔接触电容两端，稳定等待3~5秒读取数值。

射频/电源行业判断标准：

行业专属注意事项：

• 对于射频通信中的pF级小电容（如GPS模块中的0.5pF NP0电容），普通万用表电容档无法测量，需使用LCR表或专用电容测试仪。-30

• 工业电源中的高压NP0电容（如630V/1000V系列）在拆卸前必须确保已彻底放电，建议使用放电电阻处理。

• 测量NP0电容时，推荐测试频率为1MHz（匹配其高频应用特性），但多数万用表电容档固定测试频率（通常几百Hz至几千Hz），这是导致测量误差的重要原因。-30

3.3 LCR电桥专业检测NP0电容方法（质检工程师进阶必学）

适用场景：工厂IQC来料检验、高精度电路维修、NP0电容材质验证、批量检测。

为什么LCR电桥是NP0电容检测的“黄金标准”：LCR电桥可同时测量电容值、损耗角正切值（D/DF）、等效串联电阻（ESR），精度可达0.1%~1%，远超万用表。-34对于需要确认NP0材质是否合规的场景，必须使用LCR电桥检测损耗角是否符合I类介质标准（D值≤0.0025）。

操作流程：

第一步：将LCR电桥预热15~30分钟，确保测量稳定性。

第二步：连接四端子开尔文测试夹具，执行开路校准和短路校准，消除夹具分布参数影响。

第三步：设置测试参数：

• 测试频率：推荐1MHz（NP0电容高频特性最佳测试频率）。对于容值较大的NP0电容（≥10nF），可选用100kHz。-30

• 测试电压：通常设为1Vrms，确保在电容线性区测量。-30

• 等效电路模式：对于pF~nF级小电容，选并联等效模式；对于较大电容，选串联等效模式。

第四步：用镊子夹取电容，确保电极与测试夹具良好接触。

第五步：读取测量结果。

射频/电源行业判断标准：

工业电源场景特别要求：用于LLC谐振电路的高压NP0电容，还需检测温度系数是否符合0±30ppm/℃规格，方法是将电容置于恒温箱中，分别在-55℃、25℃、125℃测量容值，计算变化率。-47

射频通信场景特别要求：用于VCO/PLL电路的NP0电容，需检测自谐振频率（SRF） 和高Q值。在匹配网络和滤波器中，超低ESR是保证信号完整性的关键。-9

四、补充模块

4.1 射频与工业场景不同类型NP0电容检测重点

NP0电容并非单一类型，不同应用场景的检测重点差异显著：

类型一：射频高频NP0电容（通信基站/Wi-Fi模块）

• 典型规格：01005~0805封装，0.2pF~100pF，容差低至±0.05pF。-12

• 检测重点：高频损耗（D值）和Q值，需在1MHz甚至更高频率下测量。超低ESR是核心指标。-9

• 行业提示：用于压控振荡器（VCO）和功率放大器（PA）的NP0电容，容值精度直接影响频率稳定性。

类型二：高压工业NP0电容（电源/车载OBC）

• 典型规格：1206~2220封装，100pF~470nF，耐压250V~1000V。-24

• 检测重点：耐压测试和温度稳定性验证。用于LLC谐振电路的NP0电容，需承受较大纹波电流，ESR和温升参数是关键。-24

• 行业提示：通过AEC-Q200认证的NP0电容适用于汽车引擎室等高温环境（-55℃~150℃）。-

类型三：高压径向引线NP0电容（工业缓冲/谐振）

• 典型规格：径向封装，10pF~3.9μF，耐压600V~5000V。-20

• 检测重点：绝缘电阻和局部放电测试。这类电容涂覆高绝缘环氧树脂，测试时需注意高压安全。

• 行业提示：适用于高频电源转换器中的缓冲电路和SMPS谐振器。-20

4.2 NP0电容行业检测常见误区（避坑指南）

误区1：NP0和C0G不是同一种电容

• 真相：NP0和C0G本质上是同一种介质，只是标准来源不同——NP0源自IEC/EN标准，C0G源自EIA标准。--7两者可直接互换。

误区2：NP0电容失效后一定短路

• 真相：NP0电容过压失效确实常表现为短路-39，但机械应力导致的裂纹可能表现为漏电增大而非完全短路-。需结合LCR表测量D值和ESR综合判断。

误区3：万用表测量小容值NP0电容也能得到准确值

• 真相：普通万用表无法准确测量pF级小电容。对于0.5pF~100pF的射频NP0电容，必须使用LCR表或精密电容测试仪。-30

误区4：NP0电容不会老化失效

• 真相：NP0作为I类介质，老化率远低于X7R/Y5V，但长期处于高温高压环境仍可能出现容值漂移和绝缘电阻下降。建议定期复测。

误区5：所有NP0电容都能承受相同电压等级

• 真相：不同封装尺寸的NP0电容耐压差异很大——0805封装常见50V，1206可达250V~1000V，高压径向NP0可达5000V。检测前必须确认规格书额定值。-9-20

4.3 NP0电容失效典型案例（实操参考）

案例一：通信基站射频模块NP0电容开路故障

• 故障现象：基站发射功率下降，驻波比异常，经排查为功率放大器（PA）匹配网络中的22pF NP0电容开路。

• 检测过程：先用万用表电容档测量，读数为“OL”。使用LCR电桥复测（1MHz频率），确认电容值为0pF，D值无效。X射线透视检查发现电容内部电极层断裂。

• 失效原因：PCB分板时产生的机械弯曲应力导致MLCC内部45°裂纹，裂纹延伸至内电极造成开路。-42

• 解决方案：更换NP0电容，调整PCB布局，确保电容与分板切割线保持足够距离。-42

案例二：工业电源LLC谐振电路NP0电容过热失效

• 故障现象：大功率开关电源运行数小时后出现啸叫噪音，效率下降，谐振频率偏移。

• 检测过程：断电后使用LCR表测量谐振腔中的47nF NP0电容（1206封装/630V）。测量结果显示电容值仅32nF（衰减约32%），D值高达0.008（远超0.0025标准）。热成像显示该电容温升异常。

• 失效原因：电容额定纹波电流不足，长期过流导致介质发热劣化。X7R电容在该位置会出现直流偏压导致的容值衰减，而NP0电容虽无偏压问题，但耐纹波能力同样有限。

• 解决方案：更换为更高纹波电流规格的NP0电容，或在谐振电路中采用多颗电容并联均流。

五、结尾

5.1 NP0电容检测核心（射频/电源行业高效排查策略）

结合射频通信和工业电源两大场景，推荐分层检测策略：

第一层——外观初筛（耗时约10秒）：
观察封装尺寸和表面标识（色点或“NP0”字样），结合电路位置判断。

第二层——万用表快速验证（耗时约30秒）：
判断电容是否短路或开路，排除明显失效。注意pF级小电容跳过此步骤。

第三层——LCR电桥精密检测（耗时约1分钟）：
测量C值和D值，确认损耗角是否≤0.0025，这是验证NP0材质是否合规的核心依据。

第四层——专项测试（工厂质检场景）：
温度循环测试验证±30ppm/℃温漂特性；耐压测试验证绝缘完整性。

一句话口诀：一看色点二测容，LCR验损耗是核心；射频电源分场景，温度耐压按需测。

5.2 NP0电容检测价值延伸（行业维护与采购建议）

日常维护建议：

• 射频通信设备：定期检查VCO/PLL电路中NP0电容的容值漂移，建议每2年复测一次。

• 工业电源设备：关注LLC谐振电容的工作温度，超过105℃需评估是否需要升级耐温规格。

• PCB组装时：控制回流焊温度曲线，避免热冲击导致MLCC裂纹。焊锡量应适中，过量焊锡会在温度变化时产生张力导致电容开裂。-42

采购识别建议：

• 确认供应商提供的电容规格书中明确标注“NP0”或“C0G”介质，不要轻信“温度补偿型”等模糊表述。

• 索取样片后用LCR表实测C值和D值验证材质——真正的NP0电容在1MHz频率下D值通常≤0.001。

• 高压NP0电容（≥630V）建议选择通过AEC-Q200认证的产品，确保高温可靠性。-

校准建议：

• LCR表每月执行开路/短路校准，每年送计量机构检定。-30

5.3 互动交流（分享你的NP0电容检测难题）

你在检测NP0电容时遇到过哪些困惑？欢迎在评论区分享：

• 射频工程师：你在调试VCO或PA时，是否遇到过因NP0电容质量问题导致频率漂移的情况？后来如何排查出来的？

• 电源工程师：LLC谐振电路中的NP0电容出现过啸叫或过热失效吗？你用了什么检测方法定位问题？

• 质检人员：来料检验时，有没有遇到过用X7R冒充NP0的电容？你是通过什么参数发现的？

关注本账号，获取更多电子元器件检测实操干货。如有特定的检测需求，欢迎私信交流，我们将为你定制行业专属解决方案。

本文内容基于IEC 60384标准、EIA-198规范及行业实操案例整理，仅供参考。具体检测操作请结合设备厂商说明书和安全规范执行。
