一、引言：为什么掌握万用表电路检测是电子人的基本功

万用表，在电子行业里被称为“电子医生的听诊器”，是电路检测、维修和故障排查中出场率最高的工具。无论你面对的是家电电路板上的一颗贴片电阻，还是工业PLC控制柜里的电源模块，又或者是汽车发动机舱里的氧传感器，万用表都是帮你诊断电路“病灶”的第一道防线。

在真实的维修场景中，一个让人头疼的困境是：电路图摆在那里，元器件焊在板子上，看得见却不知从何测起。真正高效的电路排障，靠的不是经验主义的“手感”，而是一套系统化的方法——以电路图为导航地图，以万用表为探测工具，一步步缩小故障范围，最终锁定问题元器件-13。这正是本文要带给你的东西：从看懂电路图到精准锁定故障元器件，一套完整落地的实操方法。

本文以“万用表测量电路好坏”为核心，从基础操作入手，分场景拆解消费电子维修、工业自动化设备检修、汽车电子检测三大领域的实操技巧，既有新手也能上手的入门步骤，也有适配专业需求的进阶方法，帮助不同基础的从业者快速掌握万用表电路检测技能。

关键词布局：万用表测电路、测量电路好坏、万用表检测方法、电路故障排查、工业电路检测、汽车电路检测、新手万用表电路检测。

二、前置准备：打好基础，避免“开局就出错”

2.1 万用表选型与核心工具介绍（新手入门+专业进阶）

选择什么样的万用表，决定了你后续检测的效率和精度。

新手入门款：优先选择带“自动量程”功能的数字万用表，避免手动调档失误，读数直观。功能上建议涵盖直流电压测量、交流电压测量、电阻测量、二极管测量以及通断测试功能-。这类万用表足以应对家电维修、消费电子电路板检测等入门场景，性价比高，操作友好。

专业进阶款：从事工业自动化设备维修或汽车电子检测的专业人士，建议选用精度≥0.5级的数字万用表，带有真有效值（True RMS）功能，能应对变频器、开关电源等非线性负载电路的电压测量。对于工厂流水线批量检测场景，可配备带有数据记录功能的万用表，便于追溯检测结果。测量精密元器件（如精密电阻、小容量电容）需选用精度更高的型号-40。

维修场景中常备的辅助工具有：防静电镊子（夹持贴片元件）、放大镜（读取元件标称值和观察焊点）、酒精和棉签（清洁元件引脚）、拆焊泵和烙铁（需拆下元件离线测量时使用）-14。

关键词布局：万用表检测电路工具、专业仪器检测电路设备、电路板检测万用表选型。

2.2 电路检测安全注意事项（行业专属防护要求，重中之重）

电路检测的安全意识，是区分专业操作和“蛮干”的分界线。以下4条核心注意事项务必牢记：

① 断电与验电——最基础也最容易被忽略：在测量电阻、电容或通断性时，严禁在带电电路中测试。任何残余电流都可能损坏万用表内部电路，甚至引发触电事故-。操作流程：先断开设备总电源，拆开外壳，再用验电笔或万用表电压档确认无残余电压后再动手-22。尤其要注意——63%的电路板损坏源自错误采用电阻档带电测量-22。

② 电容器放电——工业场景的高压隐患：工业设备中的大容量电容器会储存电荷。测量前必须进行放电操作：用电阻器（建议5-10W功率电阻）将电容器两端短接5-10秒，或使用专用放电工具-14。对于高压电容（如工厂变频器内的滤波电容），放电时间需更长，建议至少30秒并重复测量引脚电压至零。

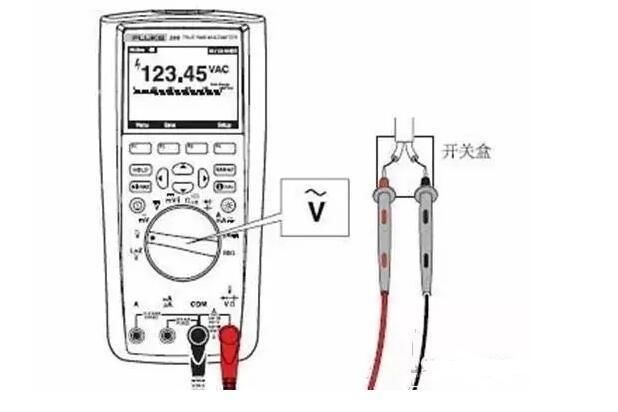

③ 量程选择原则——“宁大勿小，逐步微调” ：测量未知电压时，务必先选择高于预期电压的最高量程，再逐步调低至合适档位。错误选档（如电流档误测电压）极易烧毁仪表或造成危险-。测量电流时，应先将红表笔插入对应量程插孔（如mA或20A），并将万用表串联接入电路-。

④ 工业/汽车场景的特殊防护：工业380V动力线路测量时，必须穿戴绝缘手套和护目镜，采用分段测量法（先测A-B，再测B-C，逐步推进）-22。汽车电路检测前必须断开车辆电源，避免短路风险；氧传感器位于排气管附近，需等待车辆冷却后再进行操作-27。

关键词布局：万用表电路行业安全检测、工业高压电路检测防护、汽车电路检测安全操作。

2.3 电路基础认知：看懂电路图才能测对地方

很多维修人员拿到一块电路板，万用表在手却不知从哪测起。原因很简单：电路图不是实物照片——它用标准化符号表示元器件，但不反映物理位置-13。高效检测的前提是建立“图纸→实物”的映射能力。

拿到一张电路图，按以下4步快速建立检测路线：

① 找到电源和地（VCC & GND） ：所有电路工作的起点都是供电。先圈出主电源轨（如+5V、+3.3V、VDD等），再确认地线分布。多数电路故障的根源就在供电异常-13。

② 梳理信号流向：从输入端开始追踪信号路径。例如：传感器 → 放大电路 → ADC → MCU → 驱动芯片 → 执行机构。一旦清楚信号链路，就可以分段测试，逐级排查-13。

③ 划分功能模块：把整张电路图拆成几个独立模块——电源管理、主控单元、接口部分、功率驱动。每个模块独立分析，极大降低检测复杂度-13。

④ 标记关键测试点：有些电路图会在重要节点标注“TP1”“TEST_”等测试点，优先从这些位置下手，能最快定位问题-13。

关键词布局：电路图与实物检测映射、电路结构认知、电路检测关键测试点。

三、核心检测方法（分层实操，从入门到进阶）

3.1 基础检测法：肉眼初筛+通断检测（新手快速定位故障点）

在动用万用表测量具体参数之前，先完成三个“零成本”的基础检测步骤：

第一步：外观检查——观察电路板是否有明显烧焦痕迹、元器件是否有鼓包或开裂、焊点是否有虚焊或断裂、表笔插孔附近是否有碳化或熔融迹象（这往往是过流或误测高压导致的损坏）-。

第二步：通断检测——将万用表旋至蜂鸣档（二极管/蜂鸣档，标注为→|▏+蜂鸣符号），红黑表笔短接确认蜂鸣器鸣响。用两表笔分别接触待测线路的两端，若蜂鸣器鸣叫，说明线路导通；若无蜂鸣声且显示“OL”（超出量程），说明线路存在开路-1。在工业自动化场景中，可用通断档快速排查I/O线缆是否完好——读数0Ω表示导通，∞Ω表示开路-21。

第三步：电压“脉搏”检测——在设备通电状态下（注意安全！），测量电路中关键节点的对地电压。2025年制造业维修报告显示，71%的电气故障可通过电压检测法准确定位-22。操作方法：红表笔接被测点，黑表笔接参考地（注意：千万不能接零线），对照电路图上标注的预期电压值进行比较-22。

关键词布局：电路基础检测步骤、万用表通断检测方法、电路电压检测定位故障。

3.2 通用仪器检测法：万用表测电阻、电容、二极管（新手重点掌握）

📌 电阻测量

电阻是电路板上最常见的元器件。万用表通过内部电源提供电流，测量电阻两端的电压降，根据欧姆定律计算电阻值-40。

操作步骤：

1. 将万用表旋至电阻档（Ω档），根据电阻标称值选择合适量程；

2. 红、黑表笔短接，确保显示“0Ω”（允许±1Ω误差）-40；

3. 用表笔分别接触电阻的两个引脚（不分正负极）；

4. 待读数稳定后记录。

好坏判断：测量值与标称值的误差在±5%（普通电阻）、±1%（精密电阻）以内为正常；测量值为“1”（超出量程）可能是电阻开路；测量值远小于标称值可能是电阻短路或受电路板其他元器件干扰-40。

注意事项：①严禁在通电电路中测量电阻；②测量高阻值电阻（≥1MΩ）时，手不要同时接触两个表笔探头，否则人体电阻会并联导致测量值偏小-40；③最好将电阻从电路板上焊下测量，避免并联/串联干扰-40。

📌 电容测量

电容检测相对复杂，分两种情况：

有电容档的数字万用表：将万用表旋至电容档（标注C或–|(–符号），红表笔接电容阳极（长脚），黑表笔接阴极（短脚），等待读数稳定。显示值应在标称值的±10%以内为正常；读数偏低20%以上表示电容老化或容量下降；读数为0μF表示开路/故障-37。

无电容档的万用表（用电阻档判断） ：将万用表置于高电阻档（如×10kΩ），两表笔接触电容引脚。指针式万用表应看到指针先快速向右摆动（电容充电），然后逐渐向左回摆到∞位置。若指针不回摆或回摆后阻值很小，说明电容漏电-42。

关键提醒：测量前必须对电容放电——大容量电容（如1000μF以上）储存的电荷足以伤人！用电阻或放电工具短接引脚放电-37-14。

📌 二极管测量

利用二极管的单向导电性进行检测。将万用表旋至二极管档（标注→|▏符号）。

操作步骤：

1. 红表笔接二极管阳极（正极），黑表笔接阴极（负极）——正向测量；

2. 正常二极管应显示正向压降值：硅管约0.5-0.8V，锗管约0.2-0.3V-37-1；

3. 交换表笔——反向测量，正常应显示“OL”（开路/无穷大）-37；

4. 若两个方向均显示低电压（短路），二极管损坏；两个方向均显示“OL”（开路），二极管损坏-37。

关键词布局：万用表检测电路步骤、万用表测电阻好坏、万用表测电容方法、万用表测二极管好坏。

3.3 行业专业检测法：工业/汽车场景进阶操作

🔧 工业自动化设备电路检测（适配PLC、变频器、传感器场景）

工业现场的电路检测有其特殊性：环境干扰大、电压等级高、信号类型多样。以下是工业场景中高频使用的专业检测方法：

① PLC I/O模块检测：PLC依靠I/O模块与现场的传感器、开关和执行器进行通信。检测方法：用万用表电阻档（Ω档）测试每根I/O线缆的通断性，0Ω表示正常导通，∞Ω表示开路-21。切换到直流电压模式，测量I/O点相对于地的电压——例如预计为24V的传感器输入线读数为0V，说明接线或设备故障-21。

② 接地完整性测试：接地不良会产生噪声、损坏零件甚至造成安全隐患。将万用表设置为电阻模式，在PLC的接地端子和设备接地点之间测量，理想读数应接近0Ω。读数较高表示接地不良或接地线断裂-21。

③ 工业电源检测：测量PLC电源电压（通常为24V DC），与制造商规格比较。读数偏低或不稳定可能表示电源故障、连接松动或电网问题-21。

④ 变频器输出检测（高危操作） ：变频器输出端必须采用隔离探头，普通万用表可能被烧毁。测量前断开电机连线，穿戴好防护装备-22。

🚗 汽车电子电路检测（以氧传感器为例）

汽车电路检测的核心是“传感器-线路-执行器”这条信号链。氧传感器是发动机管理系统的关键部件，它的好坏直接影响油耗和尾气排放。以下是完整的万用表检测流程：

加热电阻检测：拔下氧传感器线束插头，用万用表欧姆档测量加热端子间的电阻。常温下，普通四线氧传感器的加热电阻应为1-5Ω，宽域型为5-7Ω。若阻值为无穷大，说明加热丝断路，传感器损坏-28-27。

信号电压检测：启动发动机并预热到正常工作温度（约300℃以上），将万用表调至直流电压档（DCV，2V量程），黑表笔接蓄电池负极或搭铁，红表笔接传感器信号线-。发动机怠速运行时，正常信号电压应在0.1-0.9V之间快速波动-27。若电压始终为0V或固定在某一值不变，说明氧传感器存在故障-27。

急加速/松油门测试：急踩油门时排气中氧含量减少，信号电压应升高（0.7-1.0V）；松油门时电压应降低（0.1-0.3V）。若电压变化不符合此规律，传感器响应性能不佳-27-28。

加热元件电源电压检测：拔下氧传感器插头后启动发动机，检测连接器插座上端子间的电压，应不低于11V。电压为零需排查熔丝或继电器故障-28。

关键词布局：工业电路检测方法、PLC电路故障诊断、汽车电路万用表检测、氧传感器检测方法、传感器信号检测。

四、补充模块：避坑指南+典型案例

4.1 不同类型电路的检测重点

关键词布局：不同类型电路检测重点、电源电路检测方法、信号处理电路检测技巧、功率驱动电路检测。

4.2 行业常见检测误区（避坑指南）

以下5个高频检测误区，在电子维修中屡见不鲜，务必警惕：

误区①：带电状态下用电阻档测量元器件。危害：电流倒灌会烧毁万用表内部电路，甚至引发短路事故。正确操作：测量电阻、电容、通断性前，必须彻底断电放电-。

误区②：测量高阻值电阻时用手触碰表笔探头。危害：人体电阻（通常几百kΩ）并联在被测电阻上，导致测量值严重偏小。正确操作：使用表笔夹持或单手操作，避免直接接触-40。

误区③：不放电直接测量电容。危害：大容量电容储存的电荷可能击穿万用表或伤人。正确操作：测量前用电阻短接电容引脚放电3-5秒以上-40。

误区④：直接在电路板上测量电阻不拆焊。危害：其他元器件的并联/串联干扰会导致读数严重失准。正确操作：条件允许时将电阻焊下一端测量；无法拆焊时结合电路图判断干扰因素-40。

误区⑤：用万用表电阻档测量带电线路。危害：这是最危险的误操作，极易导致设备烧毁和人身伤害。正确操作：电压测量用电压档，电流测量用电流档且必须串联接入电路-。

关键词布局：电路检测误区、万用表错误操作危害、电子维修避坑指南。

4.3 行业失效典型案例

案例一：工业包装机PLC输入点电压异常导致停机

某食品厂包装线突然停机，控制面板闪烁不停。维修人员用万用表直流电压档测量PLC输入模块对应端子的对地电压，发现预计应为24V的传感器输入线实际读数为0V。进一步用通断档测试该信号线缆，读数显示∞Ω（开路）。经排查，故障源头为端子排上的一颗螺丝松动，导致线缆接触中断。拧紧螺丝后设备恢复正常。整个过程用时仅15分钟-22。

检测流程启示：①电压检测→定位异常节点（0V）；②通断检测→确认开路位置；③目视排查→找到松动端子；④修复后复测→验证恢复。三步锁定故障点，是典型的“电压优先”排查策略。

案例二：汽车氧传感器加热丝断路导致故障灯亮

一辆家用轿车发动机故障灯常亮，油耗明显增加。维修人员拔下氧传感器线束插头，用万用表欧姆档测量加热端子间的电阻，显示为无穷大（∞Ω），而正常值应为1-5Ω-28。判断为加热丝断路，氧传感器无法达到正常工作温度，导致信号输出异常。更换氧传感器后，故障灯熄灭，油耗恢复正常。

检测流程启示：①外观检查→线束有无破损；②加热电阻检测→确认加热元件好坏；③信号电压检测→验证传感器工作状态；④综合判断→更换故障部件。

关键词布局：电路失效案例分析、工业电路故障检测、氧传感器故障排查。

五、结尾

5.1 电路检测核心策略（高效排查流程）

无论面对什么类型的电路，遵循以下“四步排查法”都能高效锁定故障：

第一层：基础初筛——外观检查+通断检测+电压“脉搏”测量，快速缩小故障范围。71%的电气故障在这一步就能准确定位-22。

第二层：元器件测量——用万用表电阻档、电容档、二极管档分别测量核心元器件，对照标称值判断好坏。

第三层：信号追踪——对照电路图，沿信号流向分段测试电压和波形，逐级缩小到具体模块。

第四层：专业仪器深入——对于间歇性故障或复杂电路，借助示波器观察信号波形、用热成像仪定位异常发热点-22。

关键词布局：测量电路好坏步骤、电路高效检测策略、故障排查黄金流程。

5.2 检测价值延伸：维护与选型建议

日常维护建议：①万用表使用后旋至OFF档或最高电压档，避免下次误操作；②定期检查表笔绝缘层有无破损，金属探头氧化可用细砂纸打磨；③万用表电池电量不足时及时更换，电量低会导致测量值偏差-37；④存放于干燥环境中，避免潮湿损坏内部电路。

采购校准建议：①工业维修场景建议选用带真有效值（True RMS）和自动量程功能的万用表，能应对变频器、开关电源等非线性负载；②测量精密电路（如医疗电子、汽车ECU）需选用精度≥0.5级的仪表；③万用表建议每年送检校准一次，确保测量精度符合行业标准。
