在电子爱好者和硬件创业者的日常实践中，制作出一块功能正常的电路板，往往比设计电路本身更具挑战性。据行业统计，在PCBA制造领域，约80%的产品异常源于焊接缺陷、元件错装或操作失误-13。无论是从零开始自制PCB，还是对成品电路板进行故障排查，

本文聚焦于

一、PCB元器件检测核心工具介绍（DIY入门款+专业进阶款）

1.1 基础工具：新手必备的PCB元器件检测装备

对于刚刚接触PCB制作和维修的电子爱好者来说，以下几款工具足以覆盖日常的万用表检测PCB元器件需求：

① 数字万用表（DMM） —— 这是最核心、最常用的PCB元器件检测工具。推荐选择具有电阻档（Ω）、二极管档、电容档（如有）和通断蜂鸣档的自动量程数字万用表。自动量程万用表可以更快、更准确地提供读数，避免手动选错档位造成的误判-36。在检测PCB上的元器件时，万用表能够测量电阻值、电压、导通性和二极管正向压降，是识别故障元器件最经济实惠的工具-36。

② 放大镜或体视显微镜 —— 用于目视检查焊点质量和元器件外观。按照IPC-A-610G标准，建议使用5倍放大镜进行基础观测-11。对于0402、0201等微型封装元器件的检查，放大镜必不可少。

③ 镊子和防静电工具 —— 在检测过程中用于夹取和调整元器件，防静电镊子可以避免静电损坏敏感元器件。防静电手环也是保护PCB上集成电路的重要装备。

④ 拆焊工具（烙铁+吸锡器/吸锡带） —— 当需要将元器件从电路板上拆下进行单独检测时，烙铁和吸锡器是必不可少的工具。建议使用25W内热式烙铁，焊接时间控制在3秒以内，避免过热损坏PCB焊盘-50。

1.2 专业工具：电子维修人员的进阶检测设备

对于需要更精准检测的专业电子维修人员和批量检测场景，以下工具可以大幅提升检测效率和准确性：

① LCR数字电桥 —— 可精确测量电感（L）、电容（C）、电阻（R）值，并在特定频率下评估电容的损耗因子（D值），是检测电容、电感等元器件性能的核心专业设备-。检测3.3V数字电路时，普通万用表内阻不足可能导致测量值偏差达12%，推荐使用输入阻抗>10GΩ的数字电桥-。

② 示波器 —— 用于观测信号波形，检测时钟信号、脉冲信号等动态信号是否正常。高带宽示波器可捕获高速信号，是诊断PCB上数字电路和模拟电路故障的重要工具。

③ 绝缘电阻测试仪（兆欧表） —— 用于测量PCB上不同电路之间、电路与地之间的绝缘电阻值。绝缘电阻过低可能导致漏电，影响产品性能甚至引发安全问题-。

④ 飞针测试仪（ICT） —— 飞针测试仪使用专门的探针与已焊接好的PCB板上的元器件接触，并用数百毫伏电压和10毫安以内电流进行分立隔离测试，可精确检测出电阻、电容、电感、二极管、三极管等元器件的漏装、错装、参数偏差、焊点连焊、线路板开短路等故障-45。飞针测试适合样板和小批量订单检测，其最大优点是市场反应速度快-45。

二、PCB元器件检测安全注意事项

重中之重：安全永远是第一位的。 在PCB元器件检测过程中，请务必遵守以下安全规范：

1. 断电检测为主，带电测试需隔离 —— 在测量电阻、电容等无源元件时，必须先关闭电路板的所有电源-36。需要带电测试时，务必使用隔离变压器，严禁使用接地的测试设备直接检查没有电源隔离变压器的带电设备，否则容易造成电源与带电设备短路，损坏集成电路-50。

2. 电容器放电处理 —— PCB上的大型电容器会储存电荷，在检测前必须使用电阻或电容器放电工具将端子短接放电，避免触电或损坏万用表-36。

3. 防静电保护 —— 在检测CMOS集成电路和MOS器件时，必须佩戴防静电手环或使用防静电工作台，避免静电损坏元器件。

4. 使用高内阻测试仪器 —— 测量集成电路引脚直流电压时，应使用表头内阻大于20KΩ/V的万用表，避免在某些引脚上产生较大的测量误差-50。

三、PCB元器件基础认知（适配精准检测）

在正式开始检测之前，了解元器件的类型和关键参数至关重要。

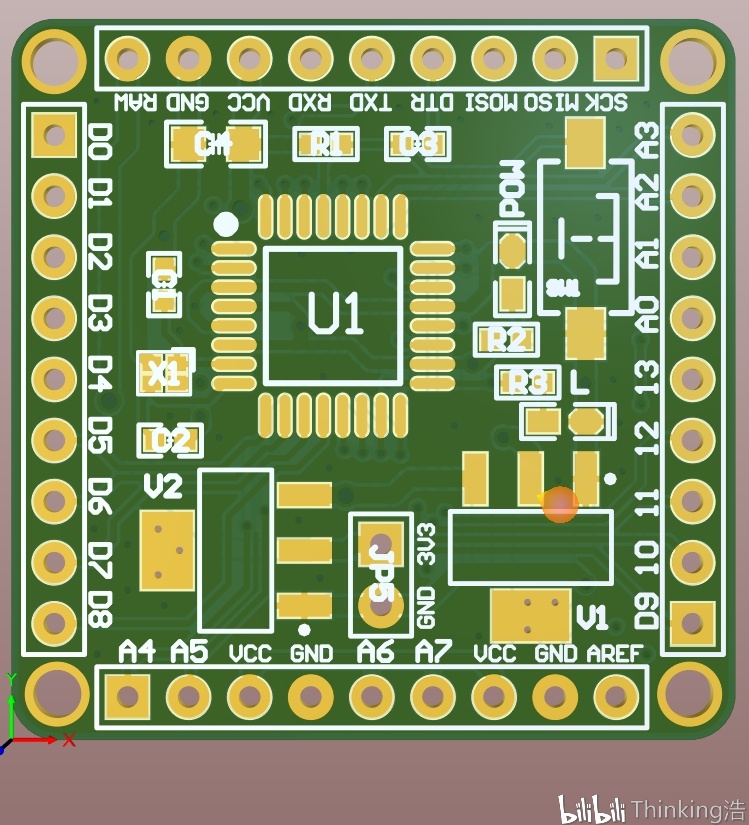

PCB（印制电路板）是承载电子元器件并实现电气连接的关键载体，其性能由结构、材料、参数三大核心维度决定-29。对于电子爱好者来说，了解以下几类核心元器件的特性，是精准检测的基础：

电阻 —— 最常见的PCB元器件，用于限流和分压。电阻的关键参数包括标称阻值、功率（如1/4W、1/2W）、精度（如±1%、±5%）。贴片电阻常用数字编码表示阻值（如“102”表示1kΩ，“473”表示47kΩ）。

电容 —— 用于滤波、耦合和储能。电解电容有极性（长脚为正极），检测时需注意正负极连接。电容的关键参数包括标称容值、耐压值、温度特性。

二极管 —— 具有单向导电性，正向导通、反向截止。关键参数包括正向压降（硅管约0.6-0.7V，肖特基管约0.2-0.3V）、反向耐压、最大正向电流。

三极管/MOS管 —— 用于信号放大和开关控制。关键参数包括放大倍数（hFE）、最大功耗、击穿电压等。

集成电路（IC） —— 是PCB上功能最复杂的元器件，检测时需结合电路原理图，测量各引脚的对地电压和波形来判断其工作状态。

四、PCB元器件核心检测方法

4.1 基础检测法：目视检查+通断测试

适用于：新手快速初筛、PCB制作后的基础验收

操作流程：

第一步：目视检查 —— 对于新制作或收到的PCB板，首先进行目视检查，检查是否有裂痕、短路、焊锡桥接等明显问题-50。重点关注以下缺陷：

• 元器件缺失、错位、极性反接

• 焊锡桥接（相邻焊点间锡量超过0.1mm宽度-13）

• 虚焊（焊锡润湿角＞90°且接触面积＜50%-13）

• 物理损坏（元器件引脚弯曲、壳体破裂等）

第二步：通断测试 —— 使用万用表的通断蜂鸣档，测试PCB上的线路导通性。将红黑表笔分别接触待测线路两端，蜂鸣器响表示导通正常，不响则表示可能存在断路。在排查短路故障时，若测量两点间电阻值为0Ω或接近0Ω，可能存在短路情况-30。

行业适用提示：电子爱好者在自制PCB后，应先用目视检查排查焊接缺陷，再用通断测试验证关键线路的导通性。这一步可以快速筛除大部分焊接质量问题，避免通电后造成元器件损坏。

4.2 万用表检测法（新手重点掌握）

万用表检测PCB元器件是电子爱好者和维修人员最核心的技能，以下按元器件类型分步讲解：

① 电阻检测

操作步骤：将万用表调至电阻档（Ω），依据电阻预估阻值选择合适的量程（或使用自动量程）。将表笔分别连接电阻的两端进行测量-30。

判断标准：将实测阻值与电阻的标称值（根据色环或数字标识读取）进行对比。若阻值在标称值的允许误差范围内（如±5%、±1%），则电阻正常；若测量值为无穷大（开路），则电阻已损坏；若测量值与标称值偏差过大（如1kΩ电阻实测1.2kΩ且标称误差±5%），则可能已损坏-30-35。

⚠️ 注意事项：测量电阻时必须确保电阻与电路板其他部分断开连接，否则其他并联元件会对测量结果产生干扰-35。在PCB板上测量电阻时，建议将电阻一端从电路中断开再测量，以获得准确读数。

② 电容检测

操作步骤（有电容档的万用表） ：将万用表调至电容档，红表笔接电容正极（电解电容），黑表笔接负极，等待读数稳定-36。

操作步骤（无电容档的万用表，电阻档测电解电容） ：将万用表调至较高的电阻档（如×10kΩ），红表笔接电容正极、黑表笔接负极。正常情况下，万用表指针会先向右摆动（充电），然后逐渐向左回摆（放电）-35。

判断标准：

• 有电容档时：测量电容值应与标称值相近（允许一定误差，电解电容误差较大）

• 用电阻档时：指针快速摆动后逐渐回摆至无穷大，说明电容正常；指针不回摆或回摆后阻值很小，说明电容漏电；指针无摆动，说明电容开路-35

⚠️ 注意事项：检测电容前必须放电，避免损坏万用表。电解电容需注意极性，接反会导致测量异常。

③ 二极管检测

操作步骤：将万用表调至二极管档（二极管符号）。红表笔接二极管的阳极（P区，通常为未标色环端），黑表笔接阴极（N区，通常有色环标记端）-35。记录万用表显示的电压值。然后交换表笔再次测量。

判断标准：

• 正向导通时，万用表应显示0.5V-0.8V的电压值（硅管）-36

• 反向截止时，万用表应显示“OL”（Over Limit，表示无穷大）-35

• 若两次测量均导通或均截止，则二极管已损坏

④ 三极管检测

操作步骤：识别三极管的三个引脚：基极（B）、集电极（C）、发射极（E）。使用万用表的二极管档或三极管档（如有）进行检测。

用二极管档检测：基极对集电极、基极对发射极应呈现二极管特性（正向导通、反向截止）。集电极与发射极之间不应导通。

用三极管档检测：将三极管的三个引脚分别插入万用表对应的插孔中（E、B、C），万用表会显示放大倍数（hFE）。若放大倍数不在正常范围内（不同类型三极管放大倍数不同，通常在50-300之间），则三极管可能损坏-35。

4.3 专业仪器检测法（进阶精准检测）

对于需要更精准判断的电子维修人员和PCB量产检测场景，专业仪器能提供万用表无法实现的检测精度。

① LCR数字电桥检测电容与电感

适用场景：需要精确测量电容的容值和损耗因子（D值）、电感的感量和品质因数（Q值）。

操作步骤：将LCR电桥调至电容档或电感档，选择合适的测试频率（通常为100Hz、1kHz、10kHz、100kHz），将元器件连接到测试夹，读取测量值。

判断标准：将测量值与元器件的标称值对比。对于电容，还需关注损耗因子（D值），D值越大表示电容质量越差，电解电容的D值通常在0.1-0.2之间，陶瓷电容的D值在0.001-0.01之间。

② 示波器检测信号完整性

适用场景：检测时钟信号、脉冲信号等动态波形，排查数字电路故障。

操作步骤：在PCB通电状态下，将示波器探头接地端连接PCB的参考地，探针接触待测引脚，观察示波器显示的波形是否正常。对于微控制器的时钟引脚，正常情况下应是周期性变化的脉冲信号；若电压始终为高电平或低电平，说明时钟电路可能存在故障-30。

行业技巧：使用示波器探头测量电压或波形时，应确保探头不会滑落导致IC引脚之间短路。最好在直接连接到引脚的外围印刷电路上进行测量-50。

③ 飞针测试（ICT）—— PCB批量检测利器

适用场景：PCB打样和小批量订单的在线检测。

飞针测试ICT的原理：使用专门的飞针与已焊接好的PCB板上的元器件接触，通过数百毫伏电压和10毫安以内电流进行分立隔离测试，精确测出电阻、电感、电容、二极管、三极管等元器件的漏装、错装、参数值偏差、焊点连焊、线路板开短路等故障-45。

专业提示：飞针测试的最大优势是市场反应速度快，适合测试样板和小批量订单。若顾客要求打样品，可选择飞针测试；待大批量订单时再改做针床测试，可避免针床制作成本投入-45。

五、PCB元器件检测常见误区（避坑指南）

根据行业经验和实操案例，以下5个检测误区是电子爱好者和维修人员最常犯的错误：

误区1：在电路板上直接测量电阻，不考虑并联电路的影响

实测中常有这样的误判：在PCB板上直接测量一个1kΩ电阻，万用表显示500Ω，立刻判定电阻损坏。但实际上，该电阻可能与另一个1kΩ电阻并联，并联后的理论总电阻就是500Ω-30。正确的做法是将电阻一端从电路中断开再测量，或根据电路原理图计算并联后的理论阻值进行对比。

误区2：带电状态下测量电阻或电容

在PCB通电状态下用万用表电阻档测量元器件，不仅会损坏万用表，还可能导致PCB上其他元器件受损。必须在断电状态下测量无源元件，电容器还需提前放电。

误区3：误将“假开路”判为元器件损坏

飞针测试中，“假开路”是最常见的误判类型——明明PCB线路实际导通，测试却判定为开路故障-49。某PCB厂曾因“假开路”误判，将200片合格的PCB标记为不良品，返工复测后发现全为误判，损失5万元物料费-49。“假开路”多由板翘、焊盘氧化、探针污染三大问题导致，并非元器件或线路本身故障。

误区4：过早认定集成电路损坏

大多数集成电路采用直接耦合，一个电路级的故障可能会导致多个位置的电压变化，这未必是集成电路本身损坏造成的。正常或接近正常的引脚电压并不总是表明集成电路是健康的，某些软故障可能不会影响直流电压读数-50。排查时应先检查外围电路。

误区5：忽略环境因素对检测结果的影响

检测精密元器件时，环境温度、湿度会影响测量精度。例如，在环境湿度＞60%时，焊盘氧化加剧会导致虚焊增加-13。建议在温湿度可控的环境下进行关键检测。

六、PCB元器件失效典型案例（实操参考）

案例一：贴片电阻开路导致温度采集异常

故障现象：某电路板上的温度采集电路输出异常，实测温度值严重偏离预期。

检测过程：

1. 目视检查：未发现明显的焊点虚焊或元器件烧毁痕迹。

2. 万用表检测：将万用表调至电阻档，测量温度传感器周边电阻的阻值。发现一个标称10kΩ的贴片电阻实测值为无穷大（开路）-。

3. 进一步确认：将该电阻从PCB上拆下，单独测量确认已开路损坏。

解决方法：更换同规格的10kΩ贴片电阻后，温度采集电路恢复正常。

经验：电阻开路是最常见的失效模式之一，尤其是在过流或过热环境下使用的小功率电阻。建议在PCB设计时为关键电路电阻预留一定功率裕量。

案例二：电路板微短路故障——HAST测试后的CAF现象

故障现象：某PCB在HAST测试（高加速温湿度应力测试）后出现间歇性短路，但功能测试中反复检测均未发现明显故障点。

检测过程：

1. 使用绝缘电阻测试仪测量相邻线路之间的绝缘电阻，发现电阻值显著低于正常值。

2. 进一步分析确认：故障原因是PCB内部的导电阳极丝（CAF）生长，导致相邻线路之间形成微短路-。

解决方法：优化PCB的Layout设计，增加相邻线路间距，改善PCB基材的绝缘性能，选用抗CAF能力更强的板材。

经验：CAF是PCB在湿热环境下常见的失效模式，尤其在消费电子、汽车电子等需要高可靠性的应用中需重点关注。建议在设计阶段遵循IPC-2221等标准，合理布局高电压差线路。

案例三：电解电容极性反接导致电路板损坏

故障现象：电子爱好者自制的一块电源PCB，通电后电解电容迅速发热并鼓包，电路板无法正常工作。

检测过程：

1. 目视检查：发现一个电解电容顶部鼓起，且有轻微漏液痕迹。

2. 万用表检测：将万用表调至电阻档检测该电容，指针无摆动，表明电容已开路损坏。

3. 排查原因：对照电路原理图核对电容极性，发现该电解电容在PCB上被反向安装。

解决方法：更换同规格电解电容，并按正确极性重新焊接。同时检查电源芯片和周围元件是否因反接而损坏。

经验：电解电容极性反接是新手最容易犯的错误之一。建议在PCB丝印层清晰标注电容极性（“+”号），并在焊接前逐一核对。

七、PCB元器件检测核心（高效排查策略）

结合本文介绍的检测方法，以下是一套适用于电子爱好者和维修人员的分级检测策略：

第一级：目视检查+通断测试 —— 适用于PCB制作后的快速验收。优先排查明显的焊接缺陷、元器件错装、物理损坏等问题。这一步可以快速发现约60%的PCB故障。

第二级：万用表基础检测 —— 按照“电阻→电容→二极管→三极管”的顺序逐一检测可疑元器件。对于电阻，优先检查是否开路或阻值偏差过大；对于电容，重点关注是否短路、漏电；对于二极管和三极管，重点检查PN结特性是否正常。万用表检测PCB元器件是日常维修中最常用、最高效的方法，建议重点掌握。

第三级：专业仪器精测 —— 当万用表无法确诊，或需要检测高精度参数（如电容损耗因子、电感品质因数）时，启用LCR数字电桥或示波器进行精测。对于批量PCB检测，推荐使用飞针测试（ICT）实现快速、自动化的在线检测-45。

八、PCB元器件检测价值延伸（维护与采购建议）

日常维护建议

1. 定期清洁：PCB表面的灰尘和氧化物可能影响元器件性能和检测准确性。使用防静电刷和专用清洁剂定期清洁PCB表面。

2. 防潮存储：PCB和元器件应存放在防潮柜中，湿度控制在45%-55%RH-13。潮湿环境会导致焊盘氧化和CAF生长。

3. 防静电保护：操作PCB和元器件时应佩戴防静电手环，敏感元器件应用防静电袋包装存储。

元器件采购建议

1. 选择正规渠道：优先从授权代理商或信誉良好的电商平台采购元器件，避免使用来源不明的拆机件。

2. 关注批次一致性：对于批量生产的PCB，建议从同一批次采购元器件，确保参数一致性。

3. 预留参数余量：在PCB设计时，为关键元器件的功率、耐压等参数预留20%-30%的安全余量，提升电路板的可靠性。
